極鏡面仕上げ・鏡面研磨
実績分野加工例

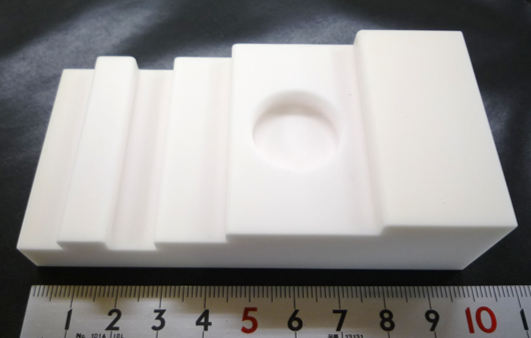

ファインセラミックス表面研磨

材質:ジルコニア

ジルコニア(ファインセラミックス)のような強い強度、靭性がある材質でも、
当社の特殊研磨で鏡面に仕上げる事が可能です。

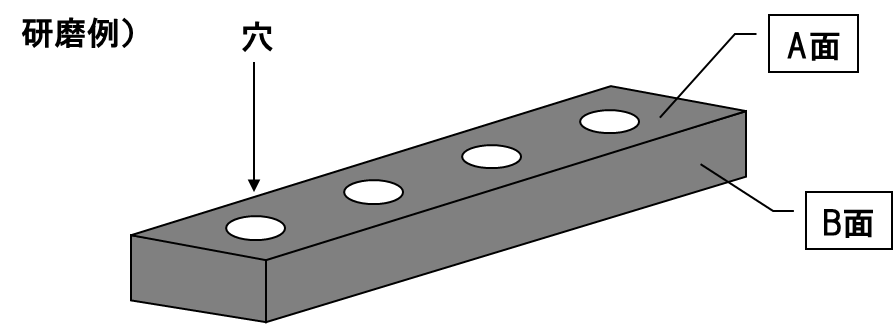

研磨例

A面

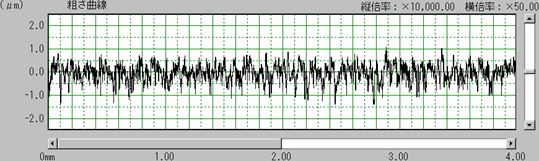

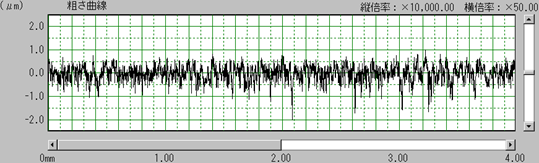

研磨前
研磨前arrow

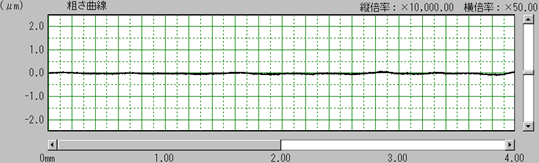

研磨後
研磨後

B面

研磨前
研磨前arrow

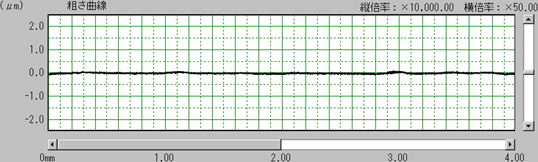

研磨後
研磨後

セラミックス研磨

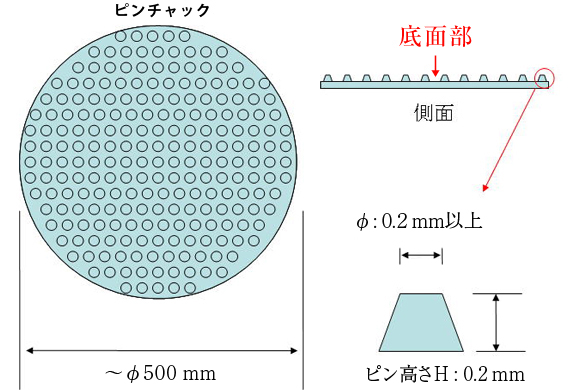

静電・真空ピンチャック(材質:SiC、窒化アルミ、アルミナ等)

静電・真空ピンチャックのピンの天面、側面ならびに底面を均一に研磨し、パーティクルの発生を低減することが出来ます。

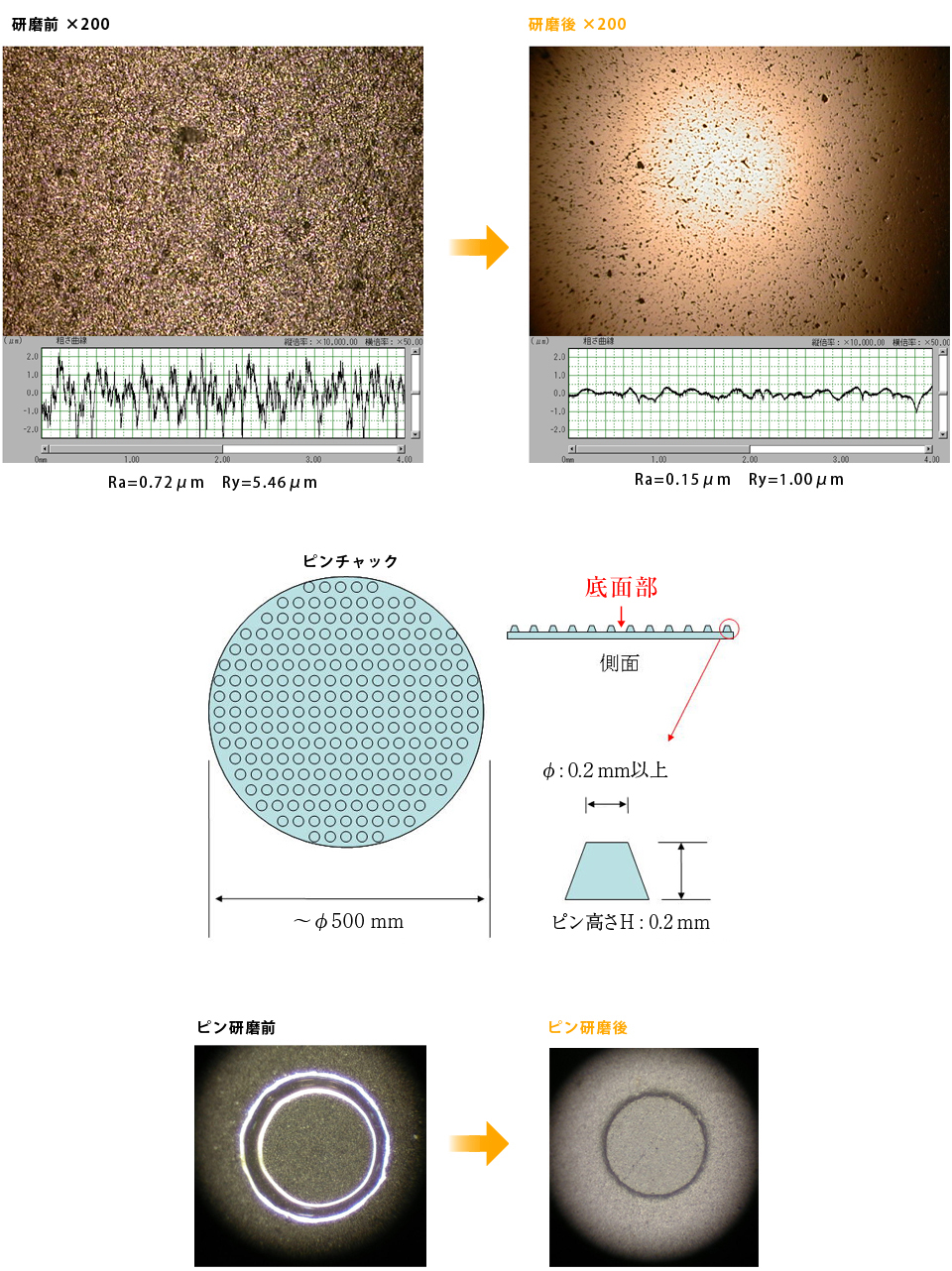

下の写真は底面の研磨結果です。
※下記画像をクリックすると拡大画像が見れます。
半導体研磨 ピンチャック
ピン研磨前
研磨前arrow
ピン研磨後
研磨後

ステント

複雑形状全表面磨き技術 (材質:コバルトクロム、ニッケルチタン等)

ステント研磨。ステントは血管や生体導管の中に留置され、血管や導管の内壁を押し上げる役目を持ち、閉塞部を開くことにより 体液の自然の流れを可能にします。そのため、より滑らかな表面が求められます。

研磨前
研磨前arrow
研磨後
研磨後

分析用ルツボ研磨

材質:ガラス状炭素

研磨前
研磨前arrow
研磨後
研磨後

精密機器分野

エッジ仕上げ技術(材質:アルミニウム)

HDDキャリッジHDDキャリッジバリ取りでは
スウェージングホールダレのないバリ取りが出来ます。
下図:走査電子顕微鏡写真図
研磨前
研磨前arrow
研磨後
研磨後

歯車研磨

(材質:SUS304)

トライポロジーに貢献する精密歯車の研磨です。
研磨前 ×10
研磨前arrow
研磨後 ×10
研磨後

医療・分析機器分野

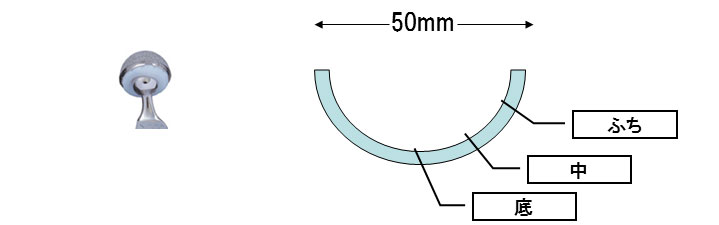

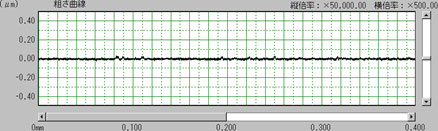

人工関節内面研磨(材質:CoCrMo)

当社の特殊研磨技術で、曲面部の面粗度を高める工法を確立しています
人工関節

ふち

人工関節

Ra=0.007μm Ry=0.067μm

人工関節

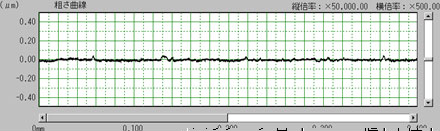

Ra=0.006μm Ry=0.056μm

人工関節

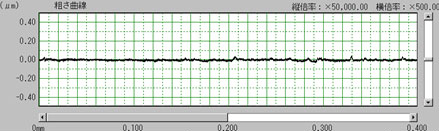

Ra=0.005μm Ry=0.055μm
